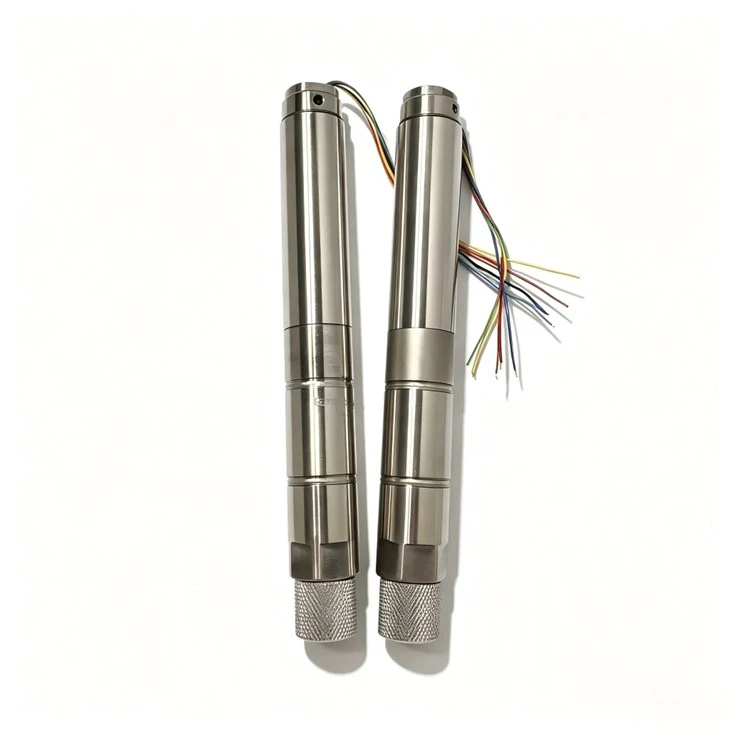

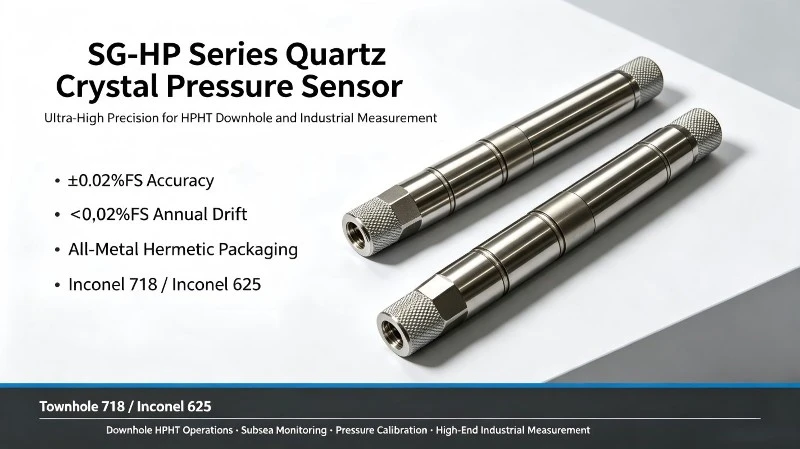

Disgrifiad Cynnyrch

Mae ein synhwyrydd pwysedd grisial cwarts manwl uchel Cyfres SG-HP yn mabwysiadu grisial cwarts purdeb uchel fel y craidd synhwyro. Yn seiliedig ar yr effaith piezoelectrig, mae'n mesur pwysau trwy newid llinellol amledd soniarus o dan straen, gan fanteisio ar sefydlogrwydd corfforol cynhenid cwarts a nodwedd allbwn amledd gwrthsefyll sŵn.

Wedi'i adeiladu ar gyfer mesur manwl iawn o fewn amgylcheddau llym, sy'n hanfodol i genhadaeth, mae'r synhwyrydd yn cyflawni cywirdeb ± 0.02% FS a drifft blynyddol o dan 0.02% FS o dan dymheredd eithafol, dirgryniad difrifol a chyfryngau cyrydol. Mae pecynnu hermetig holl-metel ynghyd ag algorithm iawndal tymheredd perchnogol yn darparu ymateb ystod lawn cyson, hysteresis sero a pherfformiad gwrth-ymyrraeth cryf.

Mae'r tai synhwyrydd wedi'u gwneud o Inconel 718 a meginau Inconel 625. Mae'r uwch-aloiau perfformiad uchel hyn yn darparu ymwrthedd rhagorol i gyrydiad, pwysedd uchel a gwres eithafol ar gyfer gweithrediad dibynadwy hirdymor.

Mae cymwysiadau nodweddiadol yn cynnwys gweithrediadau twll lawr HPHT nwy olew, monitro tanfor, systemau graddnodi pwysau a senarios diwydiannol pen uchel.

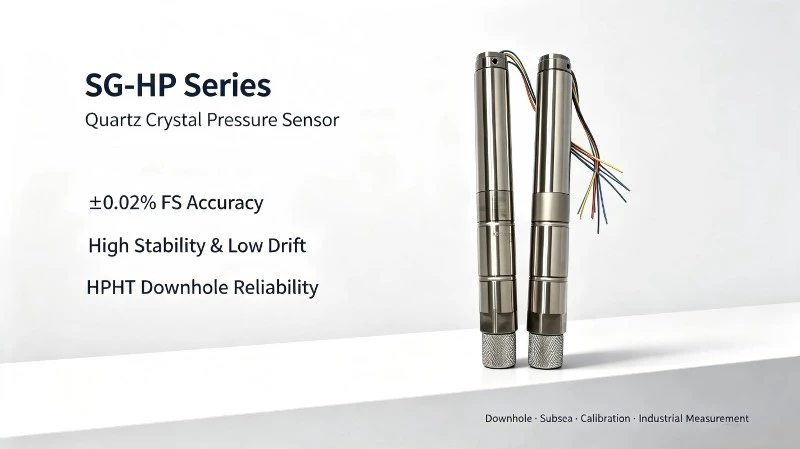

Nodweddion a Manteision Allweddol

Perfformiad Mesur Gradd Uchel

Cywirdeb tra-uchel: ±0.02% FS ar gyfer mesuriadau sy'n hanfodol i drachywiredd

Sefydlogrwydd hirdymor uwch: drifft dibynnol ar amser isel wedi'i alluogi gan egwyddor synhwyro soniarus cwarts

Cydraniad uchel: Yn canfod amrywiadau pwysau cynnil i lawr i 100 Pa

Ymateb cyflym i bwysau a thymheredd dros dro

Addasrwydd Amgylcheddol Cadarn

Gwrthwynebiad rhagorol i dymheredd uchel, dirgryniad, sioc a chyfryngau cyrydol; dim angen gosod sioc allanol

Cwmpas pwysedd eang, y gellir ei addasu o amodau gwaith pwysedd isel i bwysedd uchel iawn

Gallu Signalau a Phrosesu

Allbwn amledd brodorol yn seiliedig ar chwarts, gan ddarparu imiwnedd sŵn cryf a chefnogi trosglwyddiad signal pellter hir

Iawndal tymheredd digidol wedi'i gynnwys ar gyfer darlleniad tymheredd dibynadwy

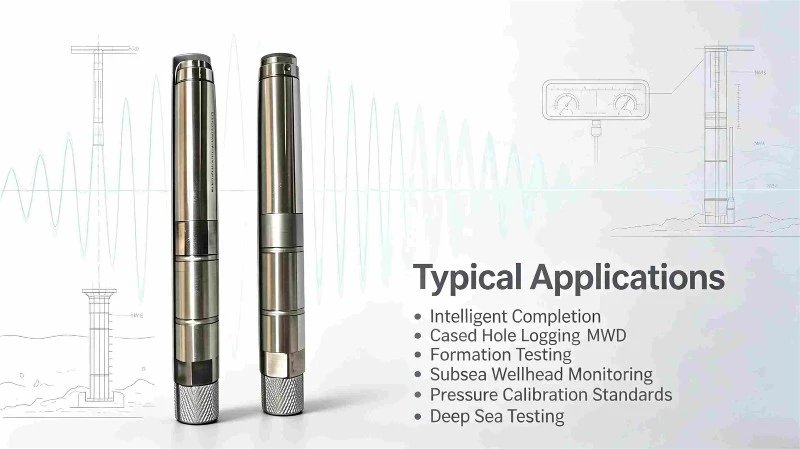

Cymwysiadau Nodweddiadol

· Cwblhau deallus

· Logio twll mewn cas

· MWD

· Profi ffurfiant

· Monitro pennau ffynnon tanfor

· Safonau graddnodi pwysau

· Profi môr dwfn

Tabl 1: Manylebau

Nodweddiadol	Paramedr
Gofynion foltedd	4-5.5VDC
Cyfredol	2-3mA nodweddiadol, (yn dibynnu ar amodau llwyth)
Amser-cynnes	Llai na neu'n hafal i 1 eiliad
Sensitifrwydd foltedd cyflenwad	Lleiaf o fewn foltedd penodol
Allbynnau Signal	DC ynghyd â CMOS uwch,
	2.8(±0.25)V p-p ton hirsgwar
	25% isafswm cylch dyletswydd
	rhwystriant allbwn 50 ohm
Amledd pwysau enwol	10 kHz i 90 kHz
Amledd tymheredd enwol	10 kHz i 90 kHz
Cysylltiadau trydanol	Pwysau, tymheredd, cyfeirnod, pŵer, daear
Pwysau prawf	120% ar raddfa lawn
Effaith disgyrchiant/ Cyfeiriadedd	Dibwys
Sensitifrwydd cyflymu (unrhyw echelin)	<0.02 psi/g
Sioc mecanyddol	500 g, 2 ms hanner-sine

Tabl 2. Manylebau Perfformiad (Pwysau)

Nodweddiadol	Paramedr
Synhwyrydd	Trwch cneifio modd cwarts resonator
Sensitifrwydd enwol	330Hz/Mpa
Datrysiad Cyraeddadwy	<100pa
Ailadrodd	0.01%FS
Amrediad tymheredd wedi'i galibro	75 i 350 gradd F (25 i 175 gradd)
Llinoledd dros ystod tymheredd wedi'i raddnodi	0.02%FS
Amser ymateb i gam FS	<1 sec for 99.5% FS
Dim drifft (heneiddio) ar 15 psi, 25 gradd	0.01% FS y flwyddyn

Tabl 3. Manylebau Perfformiad (Tymheredd)

Nodweddiadol	Paramedr
Synhwyrydd	Trwch cneifio modd cwarts resonator
Datrysiad	<0.005°C
Ailadroddadwyedd	<0.01°C
Cywirdeb	±0.5 gradd

Tabl 4. Sgoriau Uchaf Absoliwt

Foltedd Cyflenwi (VCC)1	-0.5 V i 6.0 V @ 20 mA max
Allbwn Pwysedd	-0.5 V i Vcc+0.5 V @ 20 mA max
Tymheredd Allbwn	-0.5 V i Vcc+0.5 V @ 20 mA max
Allbwn Cyfeirnod	-0.5 V i Vcc+0.5 V @ 20 mA max
Tymheredd Storio	-40 gradd i 175 gradd

Tabl 5. Nodweddion Trydanol

	Minnau	Teipiwch	Max
Tymheredd Gweithredu a Argymhellir	0 gradd		175 gradd
Foltedd Cyflenwi a Argymhellir (VCC)	4.0(Batri 3.2)V		5.0(Batri 3.7)V
lcc (30 gradd , Vin=4.0V) 4	1.8mA	2.25mA	2.8mA
Sensitifrwydd Foltedd Cyflenwi			0.15Hz/V
Amser cychwyn-		75mS	300mS
Allbwn Isel (VOL) 5		0.5V	0.5V
Allbwn Uchel (VOH) 5	3V	3V
Amlder Pwysau 2,5	10kHz		100kHz
Amlder Tymheredd 2,5	10kHz		100kHz
Amlder Cyfeiriad5	7.193MHz	7.2MHz	7.207MHz
Cylchred Dyletswydd Pwysedd	40%		50%
Cylch Dyletswydd Tymheredd	40%		50%
Cylch Dyletswydd Cyfeirio	40%		50%
Cynhwysedd Llwyth 3			300pF
Gwrthiant Llwyth 3	1kΩ
Cyplu Allbwn	Cyfres DC @ 50 Ohms

Egwyddor Weithredol osynhwyrydd pwysau

1. Effaith piezoelectrig a Nodweddion soniarus Grisial Quartz

Mae gan grisial cwarts (SiO₂) effeithiau piezoelectrig cadarnhaol a negyddol oherwydd ei strwythur arbennig, ac mae ei effaith piezoelectrig yn anisotropig. Defnyddir wafferi wedi'u torri AT-yn gyffredin i sicrhau'r effeithlonrwydd gorau posibl. Ei nodweddion soniarus yw'r allwedd i-ganfod manwl gywirdeb; mae'r foltedd excitation yn achosi i'r wafer atseinio, a bydd newidiadau pwysau yn arwain at newidiadau rheolaidd yn ei amlder soniarus, sef y sail graidd ar gyfer canfod pwysau meintiol.

2. Cydrannau Craidd y Synhwyrydd

Mae cydrannau craidd synhwyrydd pwysedd grisial cwarts yn cynnwys cyseinydd cwarts, mecanwaith derbyn grym, system electrod, a gorchudd wedi'i selio. Fe'i rhennir yn fathau annatod ac ar wahân (defnyddir y math annatod yn fwy cyffredin). Mae pob cydran yn cyflawni ei swyddogaeth ei hun, gan wireddu pwysau-trosi amledd, trawsyrru pwysau, cyffro a chodi signal, a diogelu cydrannau mewnol yn y drefn honno.

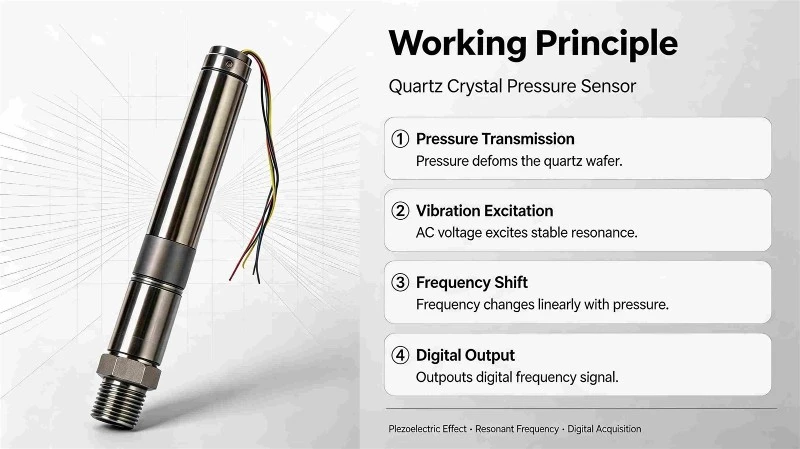

3. Proses Weithio:

➊ Trosglwyddo Pwysau: Mae'r pwysedd allanol a fesurir yn cael ei drosglwyddo'n unffurf i'r wafer cwarts trwy'r mecanwaith derbyn grym, gan achosi iddo gynhyrchu dadffurfiad elastig nanoraddfa a newid straen mewnol a thrwch modwlws cneifio y wafer.

➋ Cyffro dirgryniad: Mae foltedd eiledol yn cael ei gymhwyso i'r electrod cyffroi, sy'n gyrru'r wafer i gyflwr soniarus trwy ddefnyddio'r effaith piezoelectrig gwrthdro. Pan fo'r amlder excitation yn cyfateb i amlder naturiol y wafer, y dirgryniad yw'r mwyaf sefydlog.

➌ Shift Amlder: Mae newidiadau pwysau yn achosi sifftiau rheolaidd yn amledd soniarus y wafer; po fwyaf yw'r pwysau, yr uchaf yw'r amlder. Mae gan y swm shifft gydberthynas llinol â'r gwerth pwysau, sy'n adlewyrchu maint y pwysau yn gywir.

➍ Allbwn Digidol: Mae'r electrod codi yn canfod y signal shifft amledd, sy'n cael ei chwyddo a'i siapio gan y gylched prosesu signal adeiledig, ac yna'n allbynnu signal amledd digidol yn uniongyrchol sy'n gymesur â'r pwysau. Gellir ei gysylltu'n uniongyrchol â system caffael data i ganfod pwysau manwl uchel.

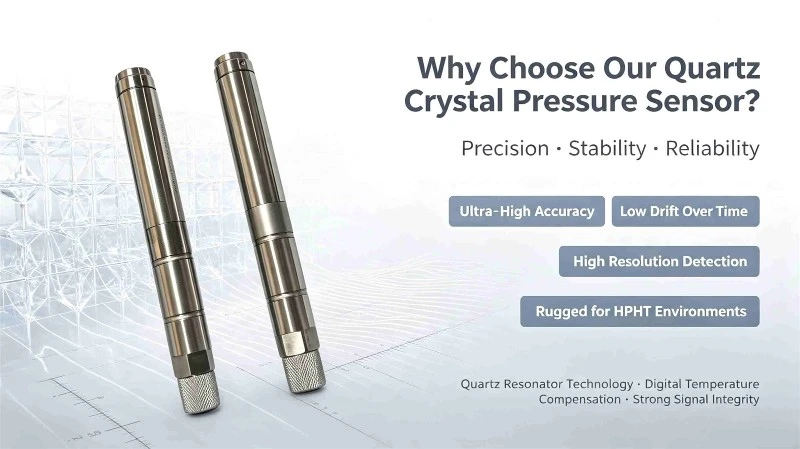

Pam Dewis Ein Pwysedd Grisial Quartz?

Ultra-Cywirdeb Uchel a Chydraniad

Mae cywirdeb nodweddiadol yn cyrraedd ±0.01% FS, gyda chydraniad i lawr i'r lefel un-rhan-fesul-miliwn (ppm), sy'n galluogi dal amrywiadau pwysau eithriadol.

Ultra{0}}Cyfernod Tymheredd Isel ac Ystod Tymheredd Eang

Yn gweithredu ar draws ystod tymheredd eang o -55 gradd i +125 gradd , gyda drifft tymheredd isel iawn o ±0.01% FS/ gradd , gan sicrhau sefydlogrwydd hyd yn oed mewn amgylcheddau eithafol.

Sefydlogrwydd Tymor Hir Ardderchog

Mae ganddo gyfradd drifft flynyddol o<0.02%. Combined with all-metal hermetic packaging and an independent temperature compensation algorithm, it guarantees consistent response across the full measurement range, no hysteresis, and strong anti-interference capability. Eliminating the need for frequent calibration, it offers a long service life of over 10 years.

Gwrth{0}}Ymyrraeth a Dibynadwyedd Uchel

Yn cynhyrchu signal amledd, gan ddarparu imiwnedd eithriadol i ymyrraeth electromagnetig (EMI). Mae ei gyflwr{1}}cyflwr cwbl solet a'i strwythur wedi'i selio yn darparu ymwrthedd gwell i sioc, dirgryniad, cyrydiad ac ymbelydredd.

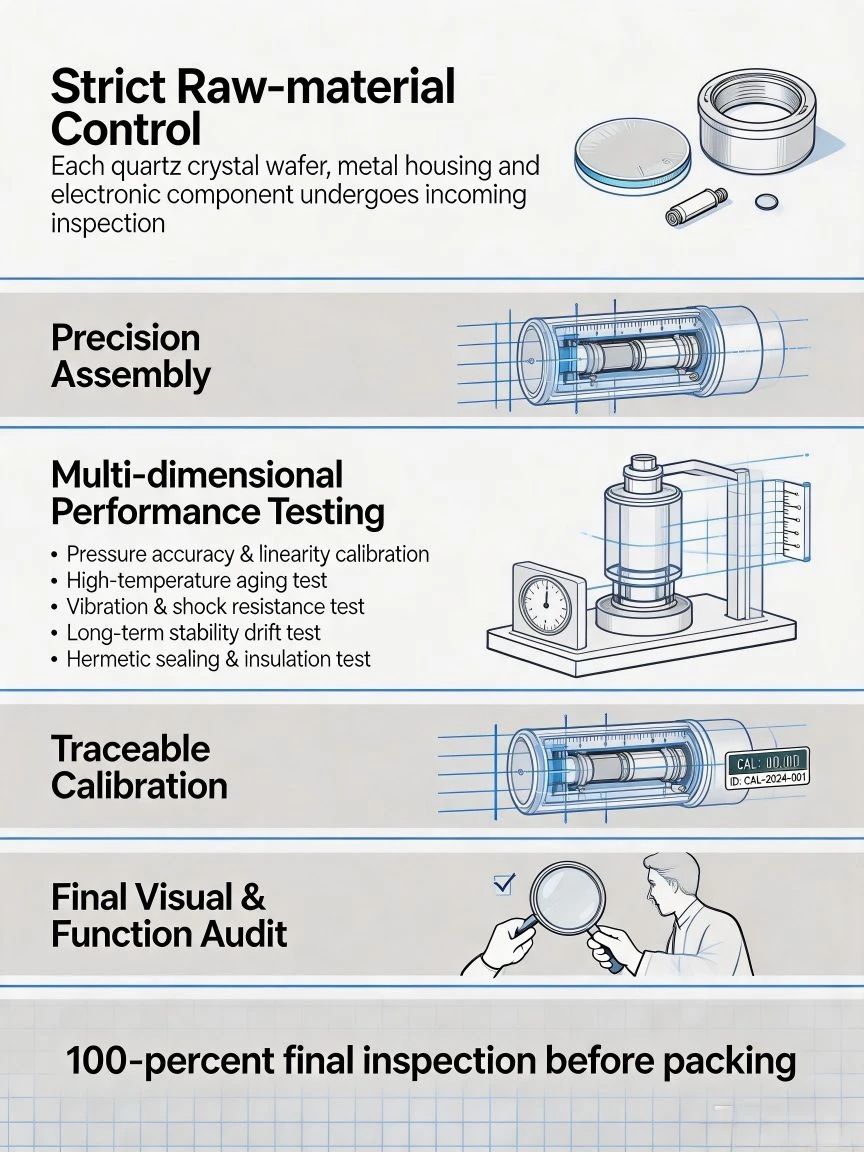

Ansawdd a Phrofi

Rheolaeth lem ar ddeunydd crai

Mae pob wafer grisial cwarts, tai metel a chydran electronig yn cael eu harchwilio sy'n dod i mewn. Dim ond deunyddiau crai cymwys a ganiateir ar gyfer cydosod, gan ddileu risgiau o'r ffynhonnell.

Cynulliad Precision

Mae synwyryddion yn cael eu cydosod mewn amgylchedd rheoledig. Mae pob uned yn cael ei chydosod, ei graddnodi a'i harchwilio gan dechnegwyr profiadol i warantu perfformiad cynnyrch cyson.

Profi Perfformiad Aml-ddimensiwn

Rhaid i bob synhwyrydd gorffenedig basio profion eitem lawn cyn ei ddanfon:

Cywirdeb pwysau a graddnodi llinoledd

Prawf heneiddio tymheredd uchel

Prawf gwrthsefyll dirgryniad a sioc

Prawf drifft sefydlogrwydd hirdymor

Prawf selio & inswleiddio hermetic

Calibradu Olrhain

Rhoddir cofnod data prawf i bob synhwyrydd. Gellir olrhain cofnodion graddnodi, gan gefnogi dilysu cwsmeriaid ar y safle.

Archwiliad Gweledol a Swyddogaeth Terfynol

Arolygiad terfynol 100 y cant ar gyfer ymddangosiad, gwifrau ac allbwn signal. Dim ond ar ôl i'r holl ddangosyddion prawf fodloni'r fanyleb y bydd cynhyrchion yn cael eu pacio.

product-2048-2048

C: A oes angen dyfais amsugno sioc pan ddefnyddir twll i lawr?

A: Mae ein hoffer yn mabwysiadu strwythur amddiffynnol cryfder uchel ac wedi pasio profion cyflwr gweithio twll i lawr trwyadl. Gall wrthsefyll amgylcheddau twll i lawr cymhleth yn ddigonol fel dirgryniad cryf ac effaith, gyda pherfformiad sefydlog a dibynadwy. Gellir ei ddefnyddio'n ddiogel mewn ffynhonnau olew heb fod angen offer amsugno sioc ychwanegol.

Q:A yw synwyryddion pwysau cwarts yn addas ar gyfer amgylcheddau llym?

Ie, yn hollol! Mae'r synhwyrydd pwysau hwn wedi'i ddatblygu a'i weithgynhyrchu'n arbennig ar gyfer yr amodau gwaith hynod o galed a geir mewn amgylcheddau twll i lawr ffynnon olew. Mae wedi'i beiriannu'n union i wrthsefyll heriau cymhleth tymheredd uchel, pwysedd uchel, cyrydiad uchel, a dirgryniad difrifol. Yn gallu gweithredu'n sefydlog mewn amodau difrifol a chasglu data pwysau yn gywir, mae'n cwrdd yn llawn â'r gofynion llym ar gyfer monitro pwysau mewn gweithrediadau twll i lawr, gan ddarparu sicrwydd dibynadwy ar gyfer diogelwch ac effeithlonrwydd gweithrediadau twll lawr.

C: Beth yw'r manylebau tymheredd gweithredu ac amrediad pwysau sydd ar gael ar gyfer synwyryddion sydd wedi'u cynllunio ar gyfer cymwysiadau maes olew i lawr y twll?

A: Mae'r synhwyrydd yn cynnig ystod eang o opsiynau tymheredd a phwysau. Ar gyfer tymheredd, mae'r modelau cyffredin yn cynnwys 150 gradd a 175 gradd. Ar gyfer pwysau, rydym yn darparu tair gradd safonol: 70MPa, 100MPa, a 140MPa. Gall cwsmeriaid ddewis y manylebau priodol yn rhydd yn seiliedig ar eu gofynion gweithredol twll i lawr gwirioneddol i sicrhau cyfatebiaeth berffaith ag amodau'r safle a gwarantu data mesur cywir a dibynadwy.

Yn benodol, y cyfuniadau 150 gradd / 100MPa a 175 gradd / 100MPa yw'r rhai a ddefnyddir fwyaf. Maent wedi'u peiriannu'n fanwl gywir i gyd-fynd â'r -tymheredd uchel,-pwysedd uchel-pwysedd nodweddiadol. Wedi'u gwirio'n helaeth trwy gymwysiadau maes, maent yn cynnig y sefydlogrwydd a'r cywirdeb gorau posibl, gan ddiwallu'n uniongyrchol anghenion craidd monitro pwysau twll i lawr. Maent yn cynrychioli'r dewis gorau ar gyfer perfformiad cost uchel mewn detholiadau peirianneg.
