Mewn ecsbloetio petrolewm, casglu a chludo olew a nwy, samplu ar y safle, gweithrediadau ategol twll lawr, a chynhyrchu platfformau alltraeth, mae cynwysyddion inswleiddio arbennig yn cael eu cymhwyso'n bennaf ar gyfer storio tymheredd cyson o olew a nwy cyfryngau, proses gwrth-geulo hylif, samplu cadwraeth gwres canolig, a diogelu insiwleiddio thermol offer. Yn wahanol i offer inswleiddio sifil, mae amodau gwaith maes petrolewm yn llym iawn, sy'n cynnwys newidiadau tymheredd sydyn, amrywiadau pwysau, adlyniad chwistrellu halen, a chorydiad a achosir gan ïonau clorid, hydrogen sylffid, ac asidau organig olew crai. Mae'r amodau llym hyn yn gosod gofynion uchel ar addasrwydd amgylcheddol, cryfder strwythurol, bywyd gwasanaeth, a chostau gweithredu a chynnal a chadw cynwysyddion inswleiddio.
Ar hyn o bryd, 316 o ddur di-staen, 17-4PH o ddur di-staen caledu dyddodiad, ac aloi titaniwm yw'r tri deunydd prif ffrwd ar gyfer ceudodau inswleiddio petrolewm a dyfeisiau inswleiddio samplu. Mae'r papur hwn yn cymharu'r tri deunydd o ddimensiynau addasrwydd amgylcheddol, perfformiad strwythurol, a chost cylch llawn, gan ddarparu cyfeiriadau dethol ymarferol ar gyfer caffael offer maes olew a chefnogi prosesau.
1. Cyflwr Gwaith ac Addasrwydd Amgylcheddol Pob Deunydd
Gwrthiant cyrydiad a gallu i addasu cyflwr gweithio yw'r meini prawf craidd ar gyfer dewis deunydd offer petrolewm, ac mae sefydlogrwydd deunydd yn pennu bywyd gwasanaeth offer yn uniongyrchol a diogelwch gweithrediad y safle.
316 o ddur di-staenyn ymfalchïo yn y cyffredinolrwydd cryfaf ar gyfer meysydd olew ar y tir. Gyda molybdenwm wedi'i ychwanegu, mae'n dangos ymwrthedd ardderchog i gyrydiad tyllu a chorydiad agennau, gan addasu'n sefydlog i gyfryngau cymysg olew, prosesu dŵr glân a chwistrellu halen ysgafn mewn meysydd olew confensiynol ar y tir. Mae'n cynnwys caledwch tymheredd uchel ac isel rhagorol heb frau oer, ac nid yw'n dueddol o anffurfio, graddio na chorydiad o dan amrywiadau tymheredd a phwysau aml. Gyda pherfformiad ffurfio a weldio gwactod uwch a thyndra ceudod sefydlog, caiff ei ddefnyddio'n helaeth mewn amodau gwaith confensiynol megis casglu a chludo tir, samplu ar y safle, ac inswleiddio tymheredd cyson mewn gorsafoedd. Fodd bynnag, mae ganddo wrthwynebiad cyfyngedig i gyrydiad eithafol. Mewn amgylcheddau â dŵr môr clorid crynodiad uchel, cynnwys hydrogen sylffid uchel a chwistrelliad halen cryf y môr dwfn, mae ei ffilm goddefol yn agored i niwed, gan arwain at gyrydiad a gollyngiadau, gan ei wneud yn anaddas ar gyfer gwasanaeth tymor hir mewn blociau cyrydol iawn a alltraeth.
17-4PH dyddodiad caledu dur gwrthstaenwedi'i nodweddu â chryfder mecanyddol hynod-uchel. Ar ôl triniaeth heneiddio, mae ei gryfder tynnol yn llawer uwch na 316 o ddur di-staen, gydag ymwrthedd rhagorol i bwysau uchel, anffurfiad a blinder dirgryniad. Mae'n addas ar gyfer amodau gwaith twll i lawr gyda phwysedd uchel, llwyth uchel ac effaith gwasgedd aml, a gall ddatrys yn effeithiol anffurfiad, llacio a chracio blinder ceudodau inswleiddio pwysedd uchel ac ategolion - dwyn pwysau. Serch hynny, mae ganddo ymwrthedd cyrydiad gwan, sy'n agos at 304 o ddur di-staen ac yn llawer israddol i 316 o ddur di-staen. Mae'n dueddol o straen cyrydu a hollti mewn amgylcheddau sy'n cynnwys clorin, sylffwr a chwistrellu halen llaith. Y maedim ond yn berthnasol i -llwyth gwasgedd uchel-strwythurau cario o dan amodau{-cyrydiad isel a sych, ac mae wedi'i wahardd yn llym ar gyfer llwyfannau alltraeth a meysydd olew sylffwr uchel.
Aloi titaniwmyw'r deunydd gorau posibl ar gyfer amodau gwaith cyrydol eithafol. Gellir ffurfio ffilm hunan-atgyweirio trwchus ar ei wyneb, gan alluogi-ymwrthedd-dymor hir i drochi dŵr môr, chwistrell halen dwysedd uchel, hydrogen sylffid, cyfryngau asidig carbon deuocsid ac amodau gwaith tymheredd uchel ac isel bob yn ail gyda bron dim risg o gyrydiad neu ollyngiad. Yn y cyfamser, mae aloi titaniwm yn pwyso dim ond 50% o ddur di-staen, gyda manteision ysgafn amlwg a chryfder penodol uchel, a all leihau llwyth offer platfform alltraeth yn effeithiol ac sy'n addas ar gyfer dyfeisiau inswleiddio samplu pen uchel ac offer insiwleiddio manwl symudol. Ei unig anfantais yw'r gwead cymharol feddal gydag effaith wael a gwrthsefyll traul, sy'n ei gwneud yn amherthnasol i amodau gwaith llym gydag effaith gref.
2. Cymhariaeth Cost Gwasanaeth cylch llawn

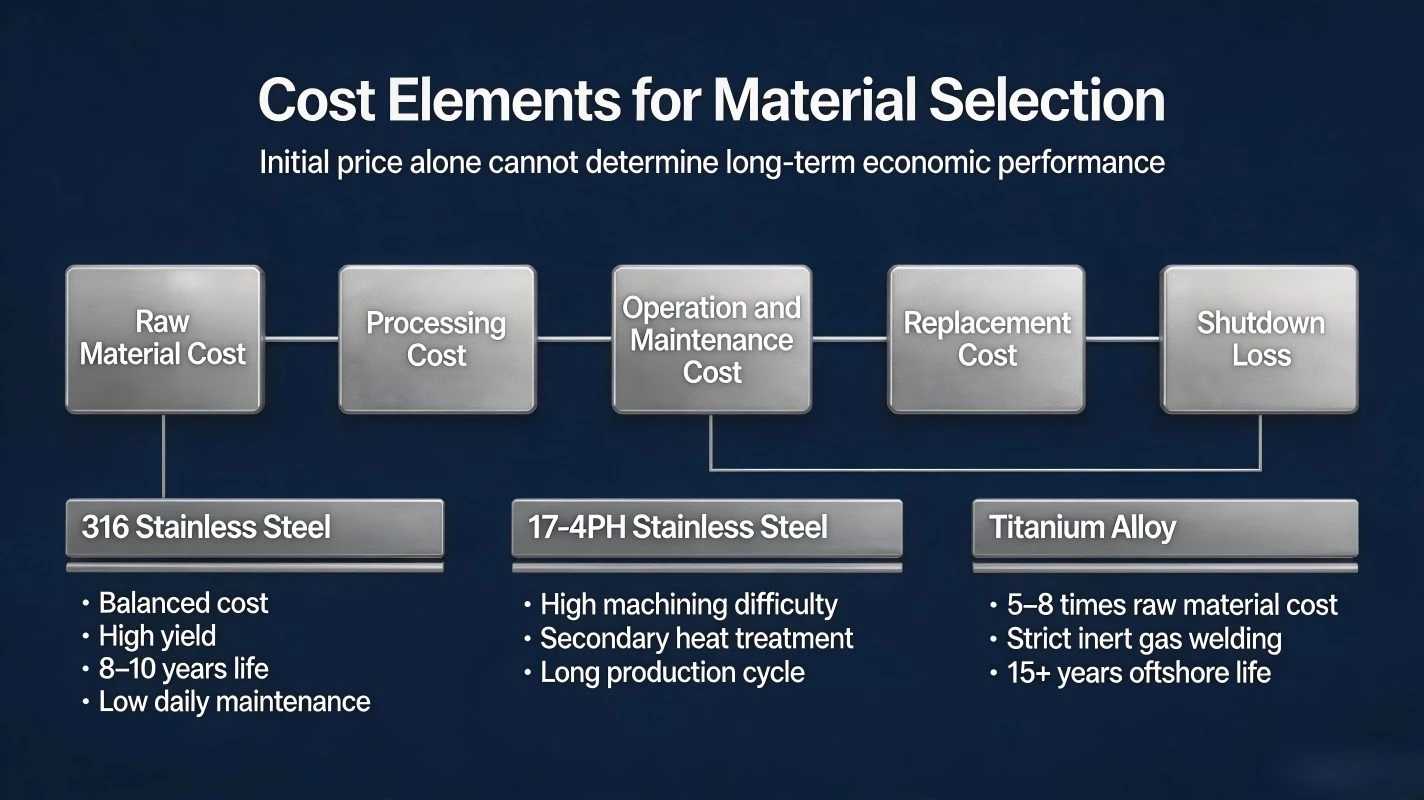

Dylai dewis deunydd ar gyfer meysydd olew nid yn unig ganolbwyntio ar bris caffael yr uned, ond dylid gwerthuso cost deunydd crai, cost prosesu, cost gweithredu a chynnal a chadw, cost adnewyddu a cholled cau yn gynhwysfawr.
316 o ddur di-staensydd â chyflenwad marchnad digonol a phris uned cymedrol. Mae ei brosesau tenau o ffurfio waliau, weldio ac anelio hydoddiant yn aeddfed, sy'n addasu i strwythur gwactod haen dwbl manwl y cynwysyddion inswleiddio, gyda chynnyrch prosesu uchel a chost cynhyrchu màs isel. O dan amodau gwaith confensiynol ar y tir, gall ei fywyd gwasanaeth gyrraedd 8-10 mlynedd gyda chyfradd fethiant isel a dim cynnal a chadw dyddiol, gan osgoi colli ailosod a chau i lawr yn aml. Mae'n darparu'r perfformiad cost cylch llawn gorau ac mae'n addas ar gyfer cymwysiadau ategol safonol ar raddfa fawr mewn meysydd olew.
Dur di-staen 17-4PHmae pris deunydd crai yn agos at 316 o ddur di-staen, ond mae ei gost prosesu gyffredinol yn llawer uwch. Mae'n cynnwys caledwch uchel a thorri anodd, gydag adlam hawdd yn ystod-ffurfio waliau tenau. Mae ei gryfder a'i wrthwynebiad cyrydiad yn dirywio'n sylweddol ar ôl weldio, sy'n gofyn am driniaeth wres heneiddio eilaidd, sy'n arwain at brosesau technolegol cymhleth a chylchoedd cynhyrchu hir. Yn ogystal, oherwydd ymwrthedd cyrydiad gwael, mae'n heneiddio ac yn methu'n hawdd o dan amodau gwaith cyffredin gyda chynnal a chadw aml. Mae'n addas yn unig ar gyfer cynnal adeileddol pwysau uchel -swp bach arbennig ac ni ellir ei gymhwyso'n gyffredinol.
Aloi titaniwmangen y buddsoddiad cychwynnol uchaf. Mae ei gost deunydd crai 5-8 gwaith yn fwy na 316 o ddur di-staen, gyda gofynion uchel ar gyfer ffurfio a weldio (mae amddiffyniad nwy anadweithiol llawn yn orfodol), gan arwain at drothwy proses uchel, cynnyrch isel a chost cynnyrch gorffenedig llawer uwch na dur di-staen. Fodd bynnag, mae'n dangos manteision amlwg mewn amodau gwaith eithafol megis amgylcheddau alltraeth, uchel o halen a sylffwr. Gyda bywyd gwasanaeth o fwy na 15 mlynedd a gweithrediad di-waith cynnal a chadw tymor hir, gall leihau costau adnewyddu offer, cau gwaith cynnal a chadw a chynnal a chadw gwrth-cyrydu yn fawr, gan sicrhau manteision economaidd cylch llawn gwell ar gyfer offer olew a nwy ar y môr craidd uchel.
3. Casgliadau ac Awgrymiadau Dewis Deunydd

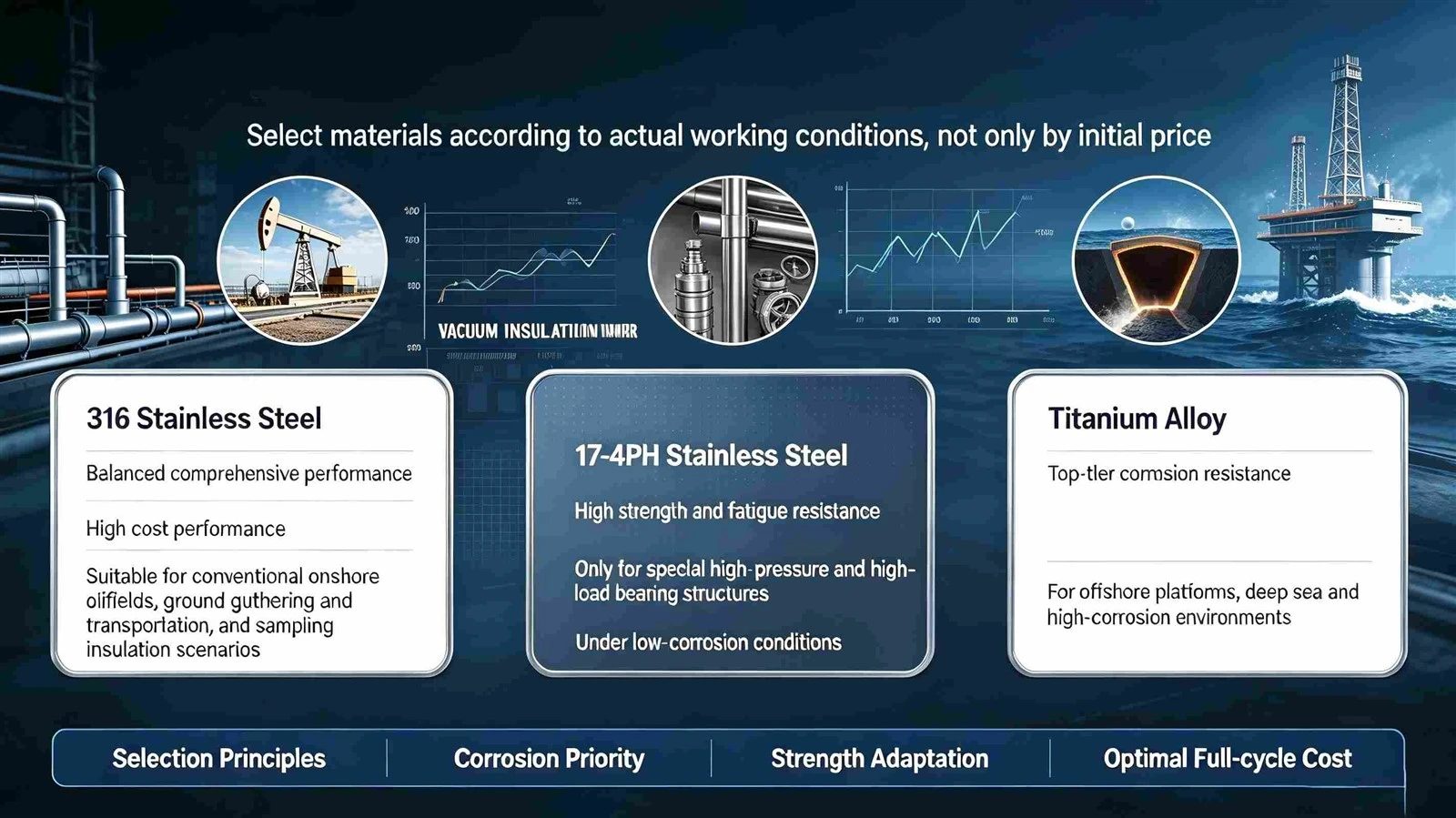

Nid oes unrhyw ddeunydd hollol optimaidd ar gyfer cynwysyddion insiwleiddio petrolewm, a dylai'r dewis gael ei baru ag amodau gwaith gwirioneddol. 316 mae dur di-staen wedi cydbwyso perfformiad cynhwysfawr a pherfformiad cost uchel, sy'n addas ar gyfer y rhan fwyaf o feysydd olew confensiynol ar y tir, casglu tir a chludo, a senarios insiwleiddio samplu . 17-4Mae dur gwrthstaen PH yn cynnwys cryfder uchel a gwrthsefyll blinder, sy'n berthnasol yn unig i strwythurau pwysau uchel a dwyn uchel arbennig o dan goriad isel. Mae gan aloi titaniwm ymwrthedd cyrydiad haen uchaf, wedi'i ddylunio'n arbennig ar gyfer amodau gwaith eithafol llwyfannau alltraeth, môr dwfn ac amgylcheddau cyrydu uchel. Rhaid i ddewis deunydd maes olew ddilyn egwyddorion "blaenoriaeth cyrydu, addasu cryfder a'r gost beicio lawn orau". Gall paru deunydd rhesymol yn seiliedig ar-gyfryngau safle, amodau tymheredd a phwysau, a gofynion bywyd gwasanaeth sicrhau gweithrediad offer diogel a sefydlog tra'n rheoli'r gost peirianneg gynhwysfawr.
